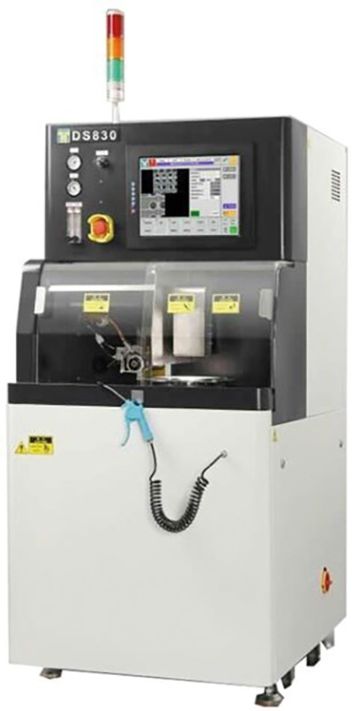

Высокоточный станок дисковой резки
(производство Nanjing Wotian Technology Co., Китай)

DS830

Прецизионная установка дисковой резки DS830 использует программную систему управления DS–300, импортированный объектив высокого разрешения и камеру для повышения точности и эффективности центрирования пластин. Обрабатываемые материалы: кремний, керамика, стекло, ниобата лития, алюминии и кварц.

Отправить запрос

ОПИСАНИЕ

Графическое и имитационное отображение процесса резки (чёрно–белое изображение)
Опция детектора сломанного лезвия (BBD)
Возможность реза по 6 и 8 граням
Дополнительно укомплектована столиком DDXA52 6”
Опция обнаружения пропилов
Русскоязычный софт
Функция бесконтактного измерения высоты (опция)
Функция бесконтактного измерения высоты (опция)
Высокая степень автоматизации
Конфигурация и производительность:
  • Размер заготовки: Φ200мм | 180мм
  • Глубина канавки: ≤4 мм
  • Плоскостность стола: ±0,005 мм/150 мм
  • Система выравнивания: 80x прямой свет + кольцевой свет (40x 210x опционально)
Базовая спецификация:
  • Блок питания: однофазный, AC220V±10%
  • Потребляемая мощность: 0,9 кВт (обработка), 0,8 кВт (прогрев)
  • Сжатый воздух: давление: 0,55 ~ 0,8 МПа; средний расход: 350 л/мин
  • Вода для очистки: давление: 0,2 ~ 0,4 МПа; расход 3л/мин
  • Охлаждающая вода: давление: 0,2 ~ 0,4 МПа; расход 1,5 л/мин
  • Расход отработанного воздуха: 1,8 м3/мин (ANR)
  • Габаритные размеры: 775×960×1650 мм
  • Вес: 600 кг
Ось X

  • Режим привода: серводвигатель
  • Макс. ход: 380 мм
  • Разрешение обводки: 0,001 мм
  • Диапазон скоростей подачи: 0,1 ~ 400 мм/с

Ось Y
  • Режим привода: шаговый двигатель + система управления решеткой с замкнутым контуром
  • Макс. ход: 210 мм
  • Разрешение обводки: 0,0005 мм
  • Точность одношагового позиционирования: ≤0,003 мм/5 мм
  • Точность позиционирования индекса: ≤0,005 мм/210 мм

Ось Z

  • Режим привода: шаговый двигатель
  • Макс. ход: 30 мм
  • Разрешение обводки: 0,001 мм
  • Точность повторяемости: 0,002 мм

Ось I

  • Двигатель: Цифровой DD мотор
  • Максимальный угол поворота: 380°
  • Разрешение мотора: 0,0002°

Шпиндель

  • Диапазон скоростей вращения: 10000 ~ 50000 об/мин
  • Выходная мощность: 1,5 кВт (2,2 кВт опционально)
