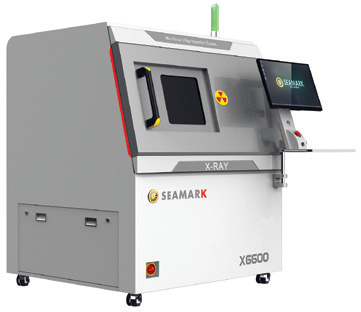

X-6600/X-6600B
Установка Рентгеновского контроля
(производство Seamark, Китай)
X–6600/ X–6600B
Установка рентгеновского контроля X-6600/ X-6600B — это экономичное и точное микрофокусное рентгеновское инспекционное оборудование для автономной проверки различной заводской продукции, предназначена для контроля качества соединений паяных печатных плат, инспекции скрытых паяных соединений (Г-образные выводы и BGA компоненты). Установка имеет большое увеличение, возможность проверки под разными углами и платформы для проверки большой площади.
ОПИСАНИЕ:
Для диагностики качества соединений и определения различных показателей устройств при производстве микроэлектроники применяется рентгеновское оборудование.
Установки неразрушающего контроля проверяют качество соединений, полученных посредством пайки. Они характеризуются широким динамическим диапазоном, повышенной чувствительностью, хорошей скоростью работы, линейностью регистрации и другими свойствами. Установки осуществляют инспекцию разных компонентов с помощью подвижного стола, в том числе под углом. Для дальнейшего вращения образцы помещаются в особый держатель.
Универсальна для различных задач контроля
Быстрое получение хорошего изображения за счет дизайна с высоким разрешением
ИК–автонавигация и позиционирование, быстрое обнаружение
Режим автоматической проверки ЧПУ для многоточечного массива
Легко проверить дефект в наклоне и под разными углами
Удобная и понятная работа с программным обеспечением
Поддержка рентгеновской трубкой и FPD одновременного поворота в диапазоне (0–60˚)
Получение чёткого и интуитивно понятного изображения
Автоматический расчет коэффициента пустотности
Параметры:
- Размеры Д×Ш×В: 1360×1240×1700 мм
- Операционная система: IPC WIN7/WIN10 64 бита
- Входная мощность: 220В 10А/110В 15А 50–60Гц
- Масса: около 1170 кг
- Максимальный размер выборки: 540×440 мм
Спецификация рентгеновской трубки:
- Тип трубки: отражающий, герметичный, микрофокусный источник излучения
- Напряжение трубки: 40–90/130 кВ
- Ток трубки: 10–200/10–300 мкА
- Максимальная выходная мощность: 8/39 Вт
- Размер микрофокуса: 5~15 мкм
