X-5600
Установка Рентгеновского контроля
(производство Seamark, Китай)

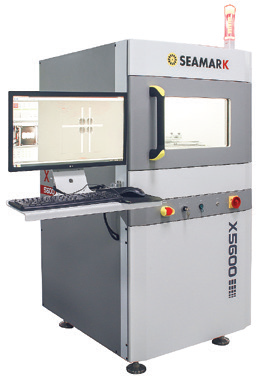

X–5600
Установка рентгеновского контроля X–5600 – небольшое точное микрофокусное рентгеновское оборудование для неразрушающего контроля собранных печатных плат, используется в научно- исследовательских предприятиях, лабораториях контроля качества и т. д. Это лучший выбор для рентгеновского контроля мелких деталей.
ОПИСАНИЕ:
Для диагностики качества соединений и определения различных показателей устройств при производстве микроэлектроники применяется рентгеновское оборудование.
Установки неразрушающего контроля проверяют качество соединений, полученных посредством пайки. Они характеризуются широким динамическим диапазоном, повышенной чувствительностью, хорошей скоростью работы, линейностью регистрации и другими свойствами. Установки осуществляют инспекцию разных компонентов с помощью подвижного стола, в том числе под углом. Для дальнейшего вращения образцы помещаются в особый держатель.
Мини-модель, простая в установке и эксплуатации
Применимо к чипам, BGA/CSP, пластинам, SOP/QFN
Упаковка SMT и PTU, проверка датчиков и других областей продукции
Хорошее изображение, полученное благодаря дизайну с высоким разрешением
ИК автонавигация и позиционирование, быстрое обнаружение
Режим автоматической проверки ЧПУ для многоточечного массива
Удобная работа с программным обеспечением, легкое обучение
Долгий срок службы
Параметры:
- Размеры Д×Ш×В: 850×1000×1700 мм
- Операционная система: IPC WIN7/WIN10 64 бита
- Входная мощность: 220В 10А/110В 15А 50–60 Гц
- Масса: около 750 кг
Спецификация рентгеновской трубки:
- Тип трубки: отражающий, герметичный, микрофокусный источник излучения
- Напряжение трубки: 40–90 кВ
- Ток трубки: 10–200 мкА
- Максимальная выходная мощность: 8 Вт
- Размер микрофокуса: 15 мкм
